ZDB-90型帶式輸送機用電控?cái)鄮ПＷo(hù)裝置是我公司根據煤礦的實際生產需要開發研制的新產品。其抓捕制動力處于國內領先水平。采用機電一體化的設計，主要用于煤礦井下膠帶傳輸機失速及斷帶的監測保護。該系列斷代保護裝置技術性能可靠，正常狀態下定位性能好，不會產生誤動作。斷帶抓捕時能確保多臺同步制動，抓捕力度大。

結構原理

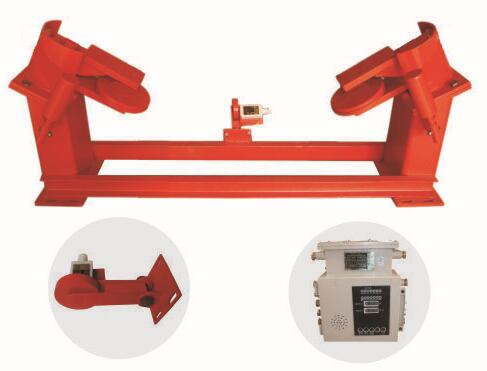

ZDB-90型帶式輸送機用斷帶保護裝置由抓捕裝置機架、本安型速度傳感器、127V保護控制裝置主機、斷帶抓捕機構等零部件組成。

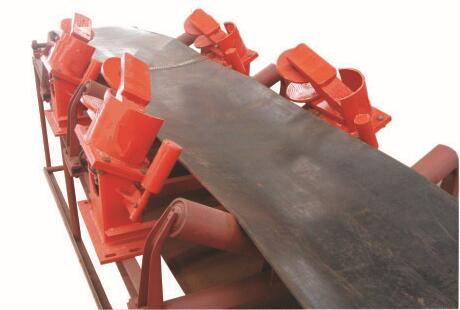

ZDB-90型帶式輸送機用斷帶保護裝置在正常狀態下，定位性能好，不會產生誤動作。當膠帶輸送機發生膠帶斷代或速度超出設定范圍（失速）時，速度傳感器檢測到故障信號并反饋到保護控制裝置主機。保護控制裝置主機發出控制指令，控制斷帶抓捕機構實施抓捕動作。抓捕皮帶時，上制動閘塊延導向斜槽滑動，同時下制動閘塊和上制動閘塊同軸轉動。逐步縮小兩閘塊與皮帶之間間距，上下制動閘塊和皮帶面接觸，最終將皮帶夾住。將事故控制在初始階段，防止事故擴大。

在抓捕裝置動作的同時切斷膠帶輸送機供電電源，不會撕裂皮帶。并控制聲光報警器發出聲光報警。（可根據用戶的要求另外配置一套數據采集傳輸裝置，將皮帶機抓捕裝置的運行參數上傳井上進行監控。）

性能特點

該產品采用機電一體化，可根據用戶膠帶機的工作編程，滿足用戶要求，在安全下滑距離內不實施抓捕。

抓捕機構的結構采取敞開式的懸背壓帶方式，該方式的特點是體積小、結構緊湊，抓捕膠帶的制動力隨著膠帶下滑力的增大而增加，不占用膠帶的有效使用面積。

抓捕機構由左、右對稱兩部分組成，抓捕機構的關鍵部分是精鑄件和不銹鋼件，強度大、韌性好，能保證在斷帶抓捕時動作靈活一致，抓捕力度大，安全可靠。

該斷帶保護裝置采用沿皮帶機多點布控方式。沿線布置的控制主機并聯在一起，當任一個傳感器檢測到膠帶運行異常（失速、斷帶）時，可以控制沿線布置的所有斷帶保護裝置同時實施抓捕事故膠帶，抓捕動作一致、安全可靠。

該斷帶保護裝置具有人工實驗功能，可隨時在現場進行抓捕動作試驗。
