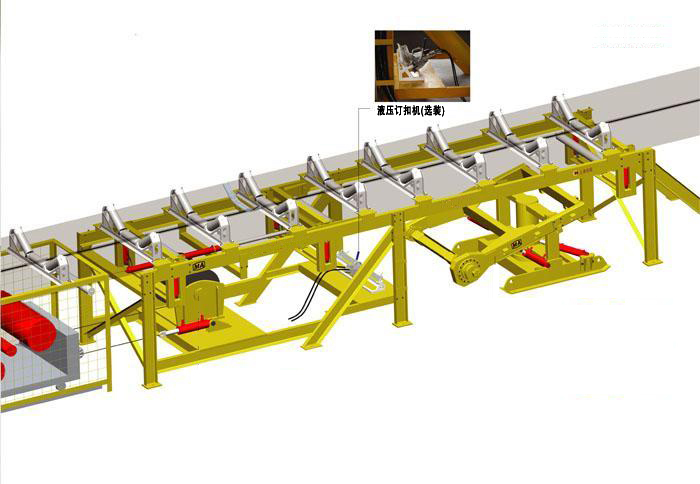

JY型帶式輸送機用液壓卷帶裝置適用于煤礦井下采區巷道運輸膠帶的收放。由液壓卷帶機、集控液壓泵站系統、卷帶機機架及舉帶裝置（選裝）組成。其功能是迅速、快捷的將貯帶倉內貯滿的輸送帶纏繞到卷帶裝置的卷軸上，再通過卷帶裝置的水平旋轉，將成卷輸送帶移送至機架外，然后用輔助運輸工具將輸送帶運走。該設備的應用可顯著的提高工作效率，降低工人的勞動強度。

性能特點

卷帶裝置

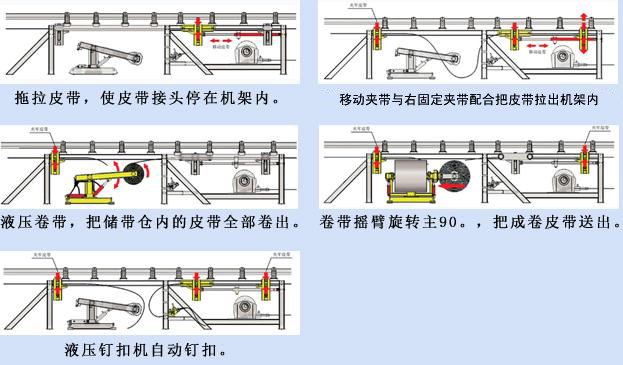

卷帶裝置可以實現芯軸轉動，搖臂上下擺動及搖臂水平面內轉動。芯軸的轉動由——液壓馬達帶動，可正、反方向轉動，液壓馬達的扭矩可以保證把儲帶倉內的皮帶全部拉出（張緊絞車處于松開狀態），搖臂的上下、水平方向的轉動可以保證皮帶卷得整齊，并可把卷好的皮帶轉到皮帶機架外（90°轉角）。卷帶裝置水平方向的轉向在安裝時可以調整，以適應皮帶機布置在巷道的左側或右側的要求。

卷帶機架

卷帝機架兩端安裝有固定夾帶機構，通過油缸實現夾放皮帶，油缸上裝有液壓鎖，保證油缸不供油時壓力保持恒定，即在不操作時夾帶梁的狀態可以一直保持不變，夾帶時夾緊力不降低，松幵皮帶時不會誤夾皮帶。卷帶機架中間有可前后移動的活動夾帶機構，由一油缸推動，可以實現皮帶的拉出�；顒訆A帶機構和固定夾帶機構配合可以把皮帶拉松，以便于訂扣換作及收放皮帶。卷帶機架為拼接結構，全部由蠼拴連接，拆裝、搬運方便。

舉帶裝置

當卷帶裝置把卷好的皮帶轉到皮帶機架外（90°轉角）時，用液壓舉帶裝置吊起成卷的輸送帶，放到運輸設備列車上，將輸送帶運走。

技術參數
