ZYJ型帶式輸送機用液壓漲緊裝置是根據皮帶輸送機運行特點和受力模擬分析及大量實驗數據開發的新型產品。它保證了皮帶啟動和運行中皮帶對漲緊力和緩沖要求。啟動階段滿足膠帶運輸機的動態防滑要求，等速階段降低張緊力以維持膠帶機正常運行要求，同時有張緊力實時監控功能。

結構原理

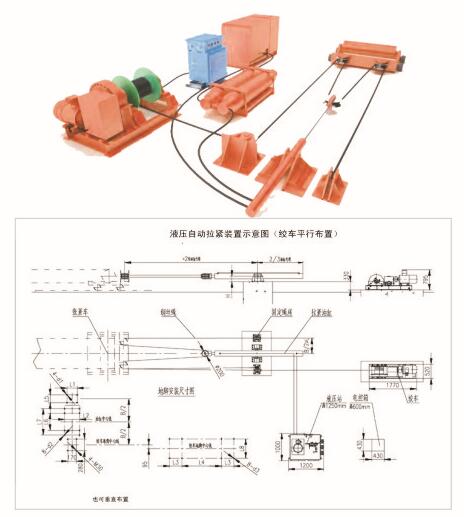

本裝置主要由基座、張緊絞車、張緊油缸、控制箱和張力傳感器等部分組成。

在自動控制模式下，控制系統首先自檢膠帶張力，如張緊系統有故障，任何操作都無效。如檢測正常，則啟動張緊裝置張緊皮帶。當張緊拉力達到設定的啟動張緊力時，停止張緊，同時電器控制箱發出膠帶機可 以起動的信號，膠帶機起動并加速運行。在膠帶機達到等速運行狀態后，控制器控制張緊裝置降低張力。當輸送帶張力降低到正常運行所需值時，張緊停止。

張力監測裝置自動隨時監測膠帶的張緊力。一旦發現張緊力小于設定“下限”時，它將重新啟動張緊裝置，增大膠帶張力，從而達到保持皮帶張緊力始終處在設定的范圍內。

性能特點

張緊力設定后，張緊裝置可以保持系統處于恒力拉緊狀態；針對使用場合不同，張緊力可以根據需要進行設定，使設備處于****的工作狀態。

張緊裝置具有響應速度快，動態性能好的特點，能及時補償輸送帶或鋼絲繩的彈塑性變形。

當油缸達到額定拉力時，油泵電機斷電；當系統壓力低于設定值時，油泵電機自動起動，實現補液功能。

蓄能器實現在斷電情況下的保壓和補液，從而達到zyj型液壓自動拉緊裝置的節能運行。

張緊裝置可與集控裝置連接，實現對該機的各種自動和手動控制。

技術參數
